Comment installer le platine de rue du V®350?




Recommandation

Éviter d’installer la caméra face à une source de lumière, sinon l'image sera de mauvaise qualité. Nous recommandons d’installer la platine de rue à une hauteur d’environ 1,60 m.




1) Montage et câblage de la platine de rue

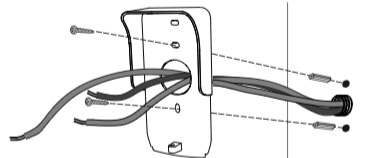

Faire passer tous les câbles à travers le pare-pluie.


Fixer le pare-pluie au mur/pilier.


Câblage :

Raccordez le câble provenant du moniteur intérieur aux deux premières bornes de la platine de rue :

  • M+ du moniteur vers M+ de la platine de rue
  • M- du moniteur vers M- de la platine de rue

Raccordez le câble reliant la gâche électriqueaux bornes L+ et L- de la platine de rue.


Raccordez le câble reliant la motorisation de portail à la sortie contact sec (COM et NO) de la platine de rue.


Remarque : Pour insérer les fils dans les bornes, à l’aide d’un tournevis, appuyez sur le carré avec l’encoche, insérez les fils et relâchez.


2) Placez la platine de ruen dans la casquette anti-pluie.


3) Vissez la platine de rue au pare-pluie à l’aide de la clé Torx fournie.


4) Installation de l’étiquette porte nom

  • Tournez le bouton d’appel dans le sens inverse des aiguilles d’une montre jusqu’à la marque gravée, puis retirez-le.
  • Retirer la membrane ronde pour accéder à l’étiquette du nom.
  • Inscrire votre nom sur l’étiquette blanche avec un marqueur permanent et replacer l’étiquette et sa membrane dans leur boîtier.
  • Remonter le bouton d’appel sur le panneau extérieur à l’aide des repères et le tourner dans le sens des aiguilles d’une montre jusqu’à ce qu’il se verrouille.
